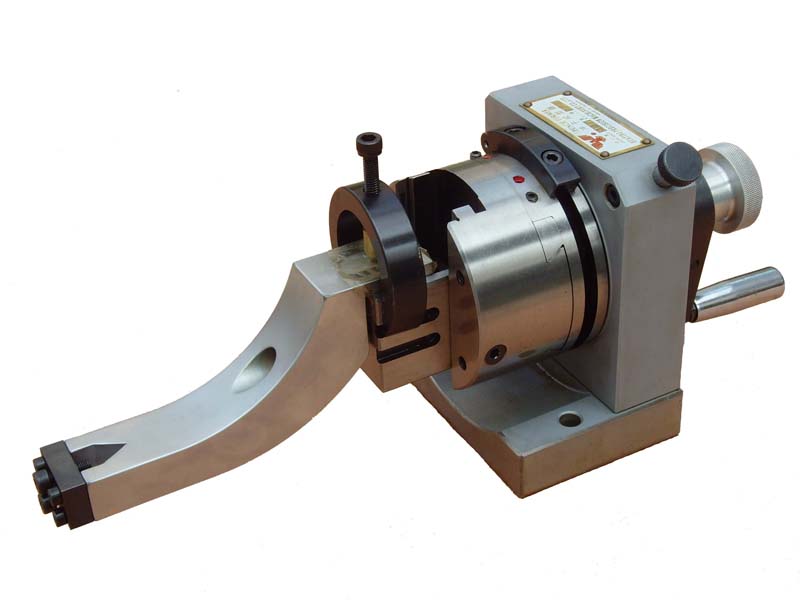

HY-PFA双向冲子成型器



HY-PFA双向冲子成型器


    可用于平面磨床及万能工具磨床,对各种形状的冲头进行精度磨削,并可用于电火花机床电极的精密加工。另附有曲臂,具有修整砂轮的功能,可用于修整由直线和圆弧组成的各种截面形状的砂轮。需自配金刚笔(砂轮刀)规格为Φ6*50或Φ10*50都可以安装。

主要技术参数

中心高:80mm

V型槽夹持直径:4-30mm

V型块上下调整:25mm

V型块横向移动量:±12.5mm

分度盘齿数:24

修整砂轮最大半径:200mm

修整砂轮圆弧最大半径:凸弧R50mm 凹弧R100mm
外型尺寸:360*116*145mm
